很多書畫文物往往可以看到許多折痕，尤其是卷起來收藏的文物，此類問題成因很多，分述如下：

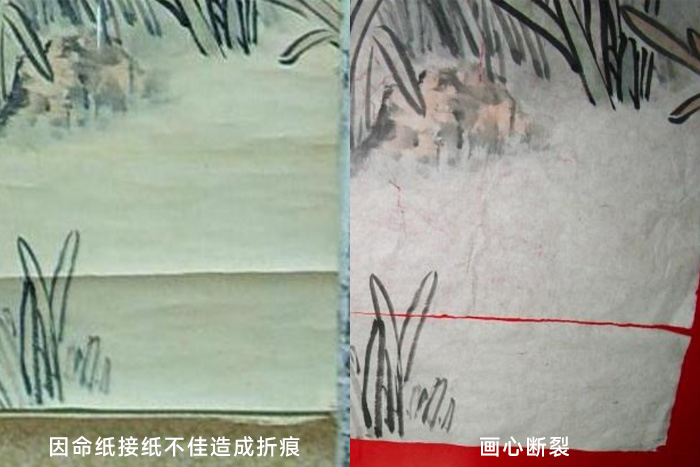

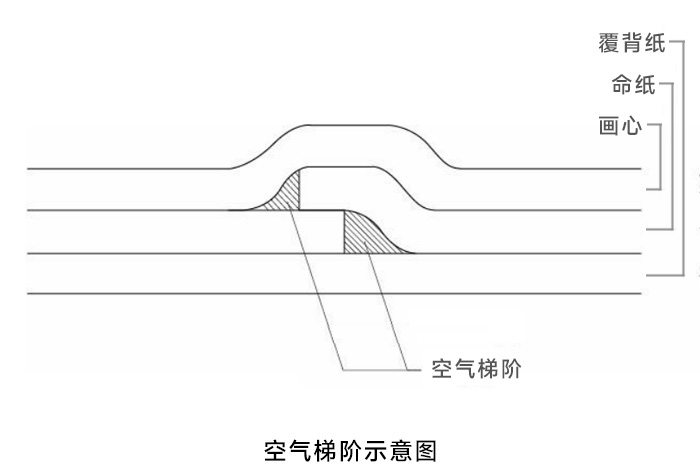

1、小托或覆背接紙?zhí)幬辞脤崳斐煽諝馓蓦A。有些書畫因為尺寸大，裝裱時往往需要接紙，如果接紙?zhí)幬刺幚砗茫?a href="http://m.gydcczgs.com/news/103.html" target="_self">托裱后會因重疊處厚度落差大造成后面的紙張無法完全黏實，形成空氣梯階（圖1），使書畫收卷時，力量無法過度，造成摺痕，多次卷收后，書畫易產(chǎn)稱折痕甚至斷裂（圖2）。

2、用糊過濃，地棍過細(xì)，糊酸及紙張種類：此種情形多發(fā)生于立軸，且下方較上方折痕多。此主要是因為地棍過細(xì)，造成彎曲力過大，紙張畫心如使用蟬翼箋等熟紙，因市面上蟬翼箋刷涂膠礬水紙張過酸，加上環(huán)境濕熱，日久加速紙張劣化變脆，捲曲易產(chǎn)生折痕（圖3）。加上熟紙吸水不易，裝裱黏合時用糊需濃厚，導(dǎo)致作品硬挺，不易捲曲。如果使用市售漿糊，本身又較酸的話，作品極易因過酸導(dǎo)致紙張老化而酥脆（圖4），因下方捲曲直徑較上方小，所以受彎曲力較大，下方折痕自然比較多。當(dāng)此種現(xiàn)象發(fā)生時，表示作品紙張已受相當(dāng)程度劣化，須採取適宜補救措施。

3、人為拿取展掛時不小心掉落造成壓痕：佈展或撤展時因人員訓(xùn)練不足，作品拿取不當(dāng)，造成作品掉落產(chǎn)生折痕。

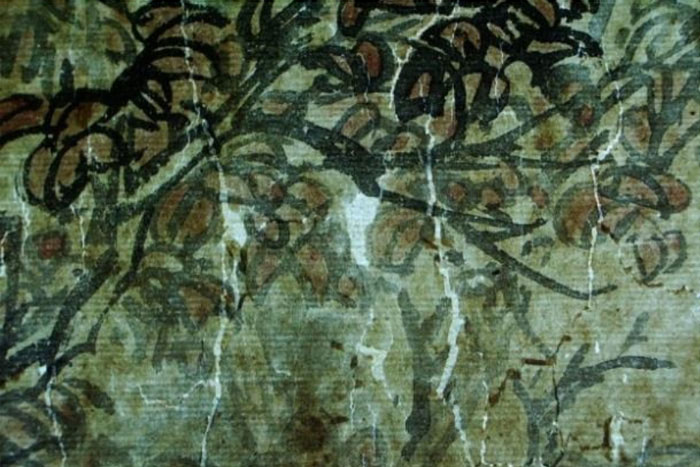

4、光線照射：如果作品長期展掛照射光線，如未做紫外線隔絕措施，往往因為長期光照，導(dǎo)致紙絹等載體老化，纖維分子量下降，文物極易酥脆，只要收卷極易產(chǎn)生斷裂及折痕（圖5）。

內(nèi)容摘自：徐健國，國立臺灣藝術(shù)大學(xué)書畫藝術(shù)學(xué)系兼任講師，《常見書畫保存問題發(fā)生原因、處理方法及預(yù)防之道》
