紙質(zhì)檔案在保存和利用過(guò)程中常會(huì)發(fā)生老化，具體表現(xiàn)是紙張發(fā)黃變脆，強(qiáng)度下降，化學(xué)性質(zhì)變化，壽命縮短。引起紙張老化的原因是多方面的，酸化是紙張老化的主要原因。

現(xiàn)存檔案的紙張大部分含酸，經(jīng)北京市某檔案館對(duì)紙質(zhì)檔案進(jìn)行抽樣調(diào)查表明，20世紀(jì)40年代到90年代的檔案在相對(duì)濕度為50%，溫度18°C的庫(kù)房保管條件下紙張平均pH值多為6（其中50年代平均pH值為5），紙張酸化現(xiàn)象嚴(yán)重。紙張發(fā)生酸化的原因很多，概括起來(lái)包括內(nèi)因和外因兩大方面。

內(nèi)因是指紙張本身帶來(lái)的酸，即由造紙生產(chǎn)過(guò)程帶來(lái)的，如在制漿、漂白、酸性施膠過(guò)程中添加或產(chǎn)生的酸。

外因是指由紙張所處的環(huán)境因素帶來(lái)的酸污染，包括以下幾方面：一是書寫、印刷在檔案紙張上的含酸字跡材料給紙張帶來(lái)酸；二是環(huán)境污染，空氣中的酸性有害氣體及灰塵中的酸性物質(zhì)被紙張所吸附。如SO2、CO2、H2S等與水作用生成酸；三是微生物的生長(zhǎng)、繁殖給紙張帶來(lái)酸，如霉菌會(huì)分泌出有機(jī)酸，如草酸、檸檬酸等。實(shí)驗(yàn)證明，發(fā)霉的紙張酸性明顯增強(qiáng)。

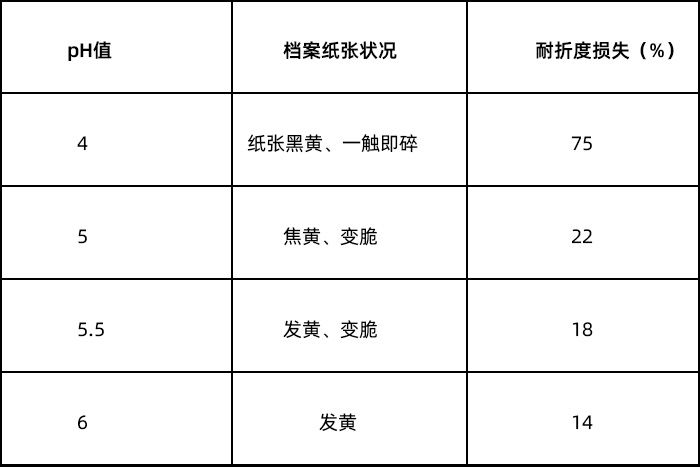

內(nèi)因決定紙張的酸度，不同酸度的紙張老化程度不同。據(jù)陜西省檔案館對(duì)館藏若干種紙張進(jìn)行檢測(cè)，證實(shí)了紙張老化的程度是隨著紙張pH值的減小而下降，耐折度的損失百分率隨pH值的減小而上升，其數(shù)值表現(xiàn)如下圖：

外因影響內(nèi)因，據(jù)測(cè)定紙張?jiān)诒４娑⑷旰髉H值可減小1~2個(gè)單位，也就是說(shuō)紙張上氫離子（H+）濃度可增大十幾倍，甚至幾十倍。

鑒于檔案紙張的酸化取決于內(nèi)因和外因兩大因素，所以我們要從內(nèi)治和外治兩方面著手，綜合治理紅紙張酸化，延長(zhǎng)紙張的壽命。
